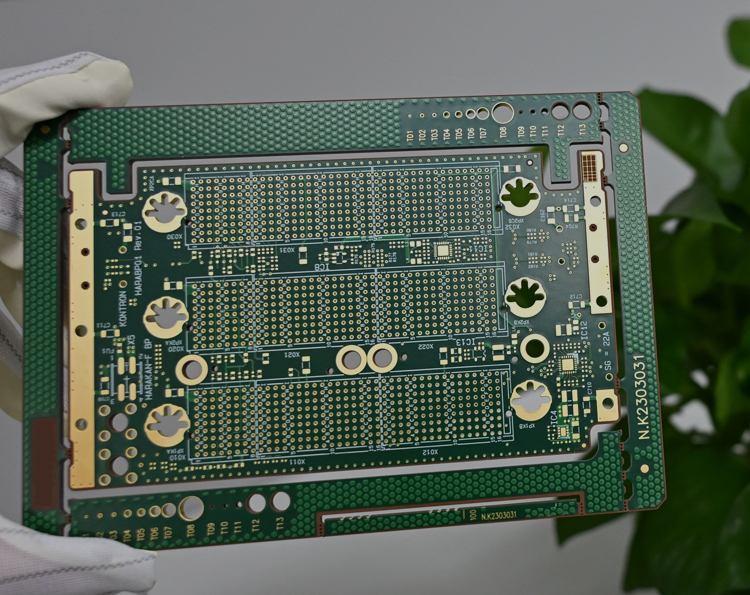

医疗高阶厚板
工艺展示
| 层数 | 26L |
| 产品结构 | 4阶 |
| 板厚 | 3.30±0.33mm |
| 资料 | R5775N |
| 线宽/线距 | 96/76um |
| 镭射孔径 | 100um |
| 表表处置 | ENIG |

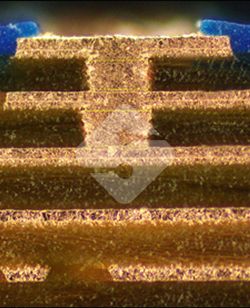

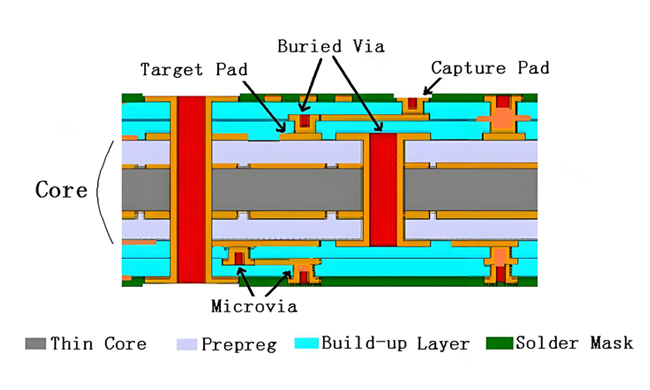

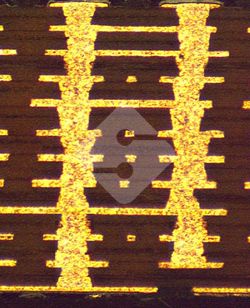

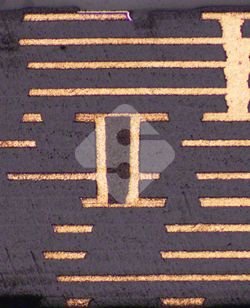

HDI作为高密度互连技术的主题载体,专一于解决电子设备微型化与高机能化的互联需要。其通过微盲孔、40/40μm精密线路及叠孔(Stack via)、填孔(Copper fill)等工艺实现超高密度布线,使元器件在紧凑空间内达到最优布局。该技术具备肆意层互连(ELIC)、高纵横比微孔加工及卓越信号齐全性节造能力,可有效提升高频机能并削减滋扰。山南二厂已成功开发10L/12L ELIC、2+N+N+2、4+N+4等先进结构,宽泛利用于智能手机、高端穿戴设备及医疗微系统等领域,持续推动电子产品向轻薄化、多职能化发展。
